In qualità di fornitore di parti in ottone lavorate a CNC, comprendo l'importanza fondamentale dei metodi di ispezione nel garantire la qualità e la precisione dei nostri prodotti. In questo post del blog approfondirò i metodi di ispezione comuni per le parti in ottone lavorate a CNC, condividendo approfondimenti basati sulla nostra esperienza nel settore.
Ispezione visiva
L'ispezione visiva è la fase più basilare ma cruciale nel processo di controllo qualità. Prevede un esame approfondito delle parti in ottone ad occhio nudo o con l'ausilio di strumenti di ingrandimento. Durante l'ispezione visiva, cerchiamo difetti evidenti come crepe, graffi, sbavature e irregolarità superficiali.
Le crepe possono compromettere in modo significativo l'integrità strutturale della parte, portando a potenziali guasti durante l'uso. I graffi, invece, possono non solo pregiudicare l'aspetto estetico ma anche creare punti di concentrazione di stress che potrebbero portare ad un'usura prematura. Le bave, che sono piccole proiezioni indesiderate di materiale, possono interferire con il corretto funzionamento della parte e causare lesioni durante la manipolazione.
L'ispezione visiva viene generalmente eseguita in più fasi del processo di produzione. Ispezioniamo le materie prime prima della lavorazione per garantire che siano esenti da difetti visibili. Dopo la lavorazione, viene condotta un'ispezione visiva dettagliata per identificare eventuali problemi che potrebbero essersi verificati durante il processo di lavorazione. Questo metodo è economico e consente di eliminare rapidamente parti con difetti evidenti.
Controllo dimensionale
La precisione dimensionale è della massima importanza nelle parti in ottone lavorate a CNC. Queste parti sono spesso utilizzate in applicazioni in cui sono richieste dimensioni precise per un corretto adattamento e funzionamento. Esistono diversi metodi per il controllo dimensionale.
Misurazione del calibro
I calibri sono uno degli strumenti più comunemente utilizzati per il controllo dimensionale. Possono misurare il diametro esterno, il diametro interno e lo spessore delle parti in ottone con una precisione relativamente elevata. I calibri a corsoio e i calibri digitali sono due tipi popolari. I calibri a corsoio utilizzano una scala mobile per fornire le misurazioni, mentre i calibri digitali visualizzano le misurazioni su uno schermo digitale, offrendo maggiore precisione e facilità di lettura.
Misurazione micrometrica
I micrometri sono ancora più precisi dei calibri. Sono utilizzati per misurare dimensioni molto piccole con elevata precisione, tipicamente fino a 0,001 mm. I micrometri esterni vengono utilizzati per misurare le dimensioni esterne della parte, mentre i micrometri interni vengono utilizzati per misurare le dimensioni interne come i fori.
Macchina di misura a coordinate (CMM)
Per le parti che richiedono un'ispezione dimensionale di altissima precisione, viene spesso utilizzata una macchina di misura a coordinate (CMM). Una CMM utilizza una sonda per toccare la superficie della parte in più punti e la macchina calcola quindi le coordinate di questi punti. Ciò consente una misurazione completa delle dimensioni della parte, comprese le geometrie complesse. Le CMM sono in grado di rilevare anche le più piccole deviazioni dalle specifiche di progettazione, garantendo che le parti soddisfino i più severi standard di qualità.
Ispezione della rugosità superficiale
La rugosità superficiale delle parti in ottone lavorate a CNC può influenzarne le prestazioni e l'aspetto. Le superfici ruvide possono causare maggiore attrito, usura e corrosione. Esistono diversi metodi per misurare la rugosità superficiale.
Tester di rugosità superficiale
Uno strumento comune per questo scopo è un tester di rugosità superficiale. Funziona spostando uno stilo lungo la superficie della parte. Lo stilo segue le irregolarità della superficie e lo strumento misura le deviazioni verticali della superficie. I risultati sono solitamente espressi in termini di parametri quali Ra (deviazione media aritmetica del profilo superficiale) o Rz (altezza massima del profilo superficiale).
Profilometria ottica
La profilometria ottica è un metodo senza contatto per l'ispezione della rugosità superficiale. Utilizza la luce per misurare la topografia della superficie. Questo metodo è particolarmente utile per misurare la rugosità superficiale di parti complesse o delicate, poiché non richiede il contatto fisico con la parte, evitando così potenziali danni.
Analisi della composizione dei materiali
Garantire la corretta composizione dei materiali delle parti in ottone è essenziale. Le proprietà dell'ottone, come robustezza, resistenza alla corrosione e lavorabilità, dipendono dalla sua composizione chimica.
Spettroscopia
La spettroscopia è un metodo ampiamente utilizzato per l’analisi della composizione dei materiali. Esistono diversi tipi di spettroscopia, come la spettroscopia di fluorescenza a raggi X (XRF) e la spettroscopia di emissione ottica (OES). La spettroscopia XRF è un metodo non distruttivo in grado di analizzare rapidamente la composizione elementare della parte in ottone. Funziona irradiando la parte con raggi X, che fanno sì che gli atomi nel materiale emettano caratteristici raggi X fluorescenti. L'energia e l'intensità di questi raggi X vengono poi analizzate per determinarne la composizione elementare.
L'OES, d'altro canto, è un metodo più accurato ma potrebbe richiedere il prelievo di un piccolo campione dalla parte. Funziona eccitando gli atomi nel campione con un arco elettrico o una scintilla, facendoli emettere luce. La luce viene quindi analizzata per determinare la composizione elementare.
Test di durezza
La durezza è una proprietà importante delle parti in ottone, poiché ne influenza la resistenza all'usura e la robustezza. Esistono diversi metodi per le prove di durezza.
Prova di durezza Rockwell
Il test di durezza Rockwell è un metodo comune per testare la durezza delle parti in ottone. Misura la profondità di penetrazione di un penetratore nel materiale sotto un carico specifico. Il valore di durezza viene quindi determinato in base alla profondità di penetrazione. Questo metodo è relativamente rapido e facile da eseguire e può fornire una buona indicazione della durezza del materiale.
Prova di durezza Brinell
Il test di durezza Brinell utilizza un penetratore sferico per creare una rientranza nel materiale sotto un carico elevato. Viene quindi misurato il diametro dell'impronta e il valore di durezza viene calcolato in base al carico e al diametro dell'impronta. Questo metodo è adatto per testare la durezza di parti in ottone grandi o spesse.
Prova di durezza Vickers
Il test di durezza Vickers utilizza un penetratore di diamante a forma di piramide a base quadrata. Il penetratore viene premuto nel materiale sotto un carico specifico e viene misurata la dimensione della rientranza. Il valore di durezza Vickers viene quindi calcolato in base al carico e alla superficie dell'impronta. Questo metodo è molto accurato e può essere utilizzato per testare la durezza di parti in ottone piccole o sottili.
Controlli Non Distruttivi (NDT)
I metodi di controllo non distruttivi vengono utilizzati per rilevare difetti interni nelle parti in ottone senza causare danni alle parti.
Test ad ultrasuoni
I test a ultrasuoni utilizzano onde sonore ad alta frequenza per rilevare difetti interni nelle parti in ottone. Un trasduttore invia onde ultrasoniche nella parte e quando queste onde incontrano un difetto come una crepa o un vuoto, vengono riflesse indietro. Le onde riflesse vengono quindi rilevate dal trasduttore e la posizione e la dimensione del difetto possono essere determinate in base al tempo e all'ampiezza delle onde riflesse.
Test delle correnti parassite
Il test con correnti parassite viene utilizzato per rilevare difetti superficiali e vicini alla superficie in materiali conduttivi come l'ottone. Una corrente alternata viene fatta passare attraverso una bobina, creando un campo magnetico alternato. Quando la bobina viene avvicinata alla parte in ottone, nella parte vengono indotte correnti parassite. Eventuali difetti nel componente interromperanno il flusso di queste correnti parassite, che possono essere rilevate misurando le variazioni nell'impedenza della bobina.
In qualità di fornitore affidabile di parti in ottone lavorate a CNC, utilizziamo una combinazione di questi metodi di ispezione per garantire la massima qualità dei nostri prodotti. Il nostro impegno per la qualità ci ha permesso di servire un'ampia gamma di settori, fornendo loro componenti in ottone lavorati con precisione che soddisfano i loro requisiti specifici.

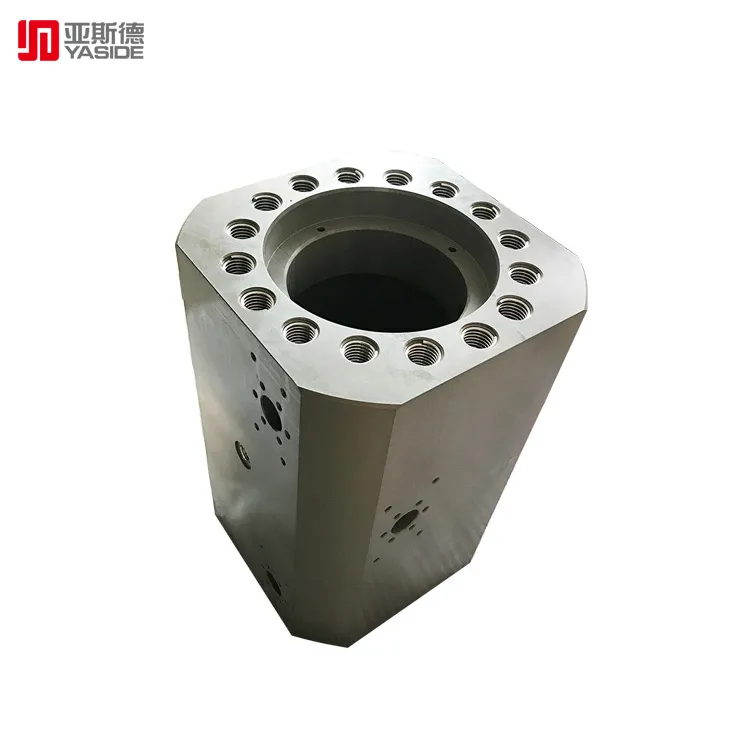

Se hai bisogno di parti in ottone lavorate a CNC di alta qualità o se desideri saperne di più sui nostriComponenti di fresatura CNC per vari metalli,Lavorazione CNC Lavorazione di gusci in lega di alluminioOGirante aperta della pompa centrifuga CNC in acciaio inossidabile, non esitate a contattarci per una discussione dettagliata. Siamo sempre pronti a fornirvi le migliori soluzioni per le vostre esigenze di lavorazione.
